設備VEの効率化例
換気設備の合理化と免震階の結露対策
| 工事 | 工種 | 細別・キーワード |
|---|---|---|
| 病院 | 空気調和設備 | 外調機・ファン・免震階・結露 |
機能の定義
換気設備の合理化と免震階の結露対策
改善の概要
地下機械室の換気設備の改善 、免震階の結露対策の実施 、1階 外調機系統を見直した。
当初案
改善案

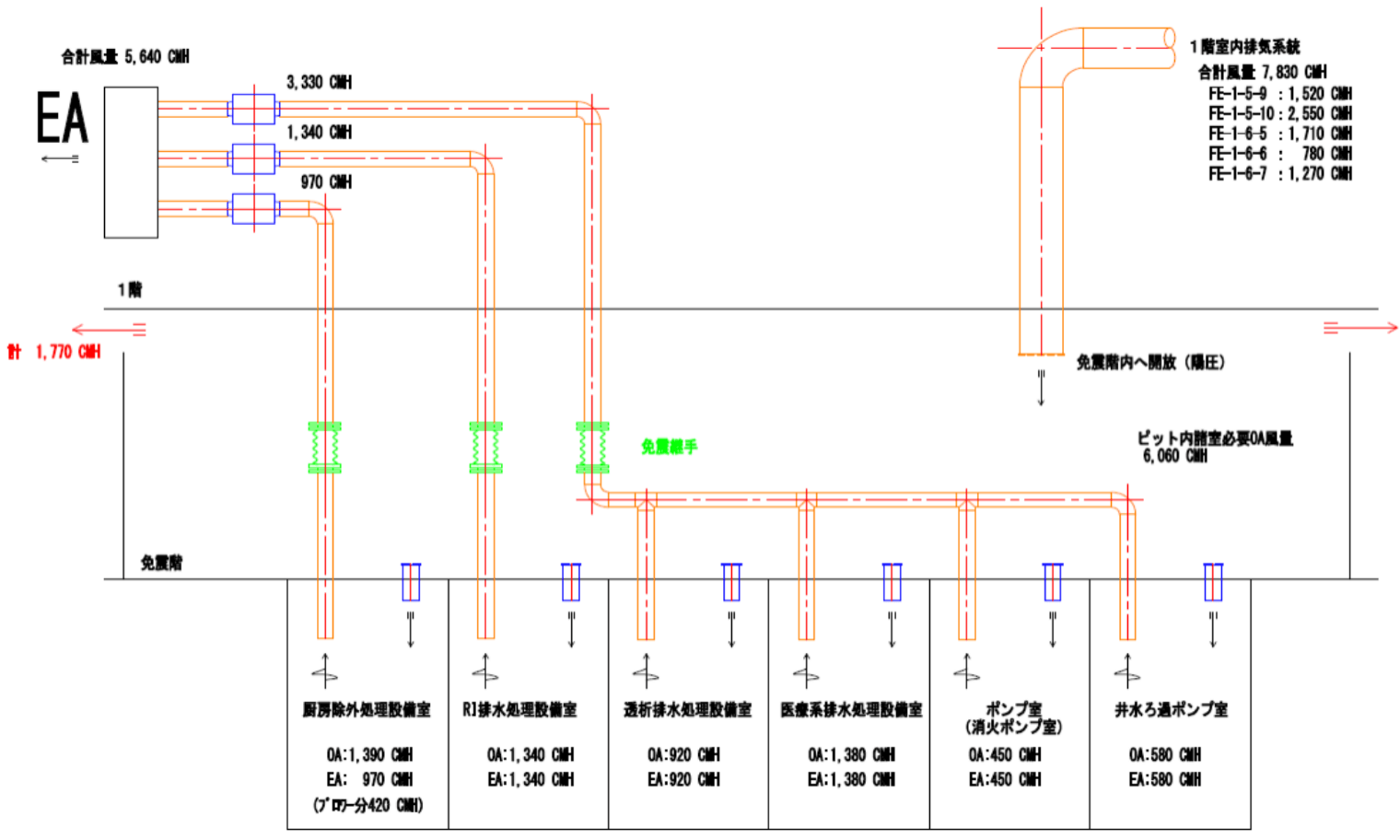

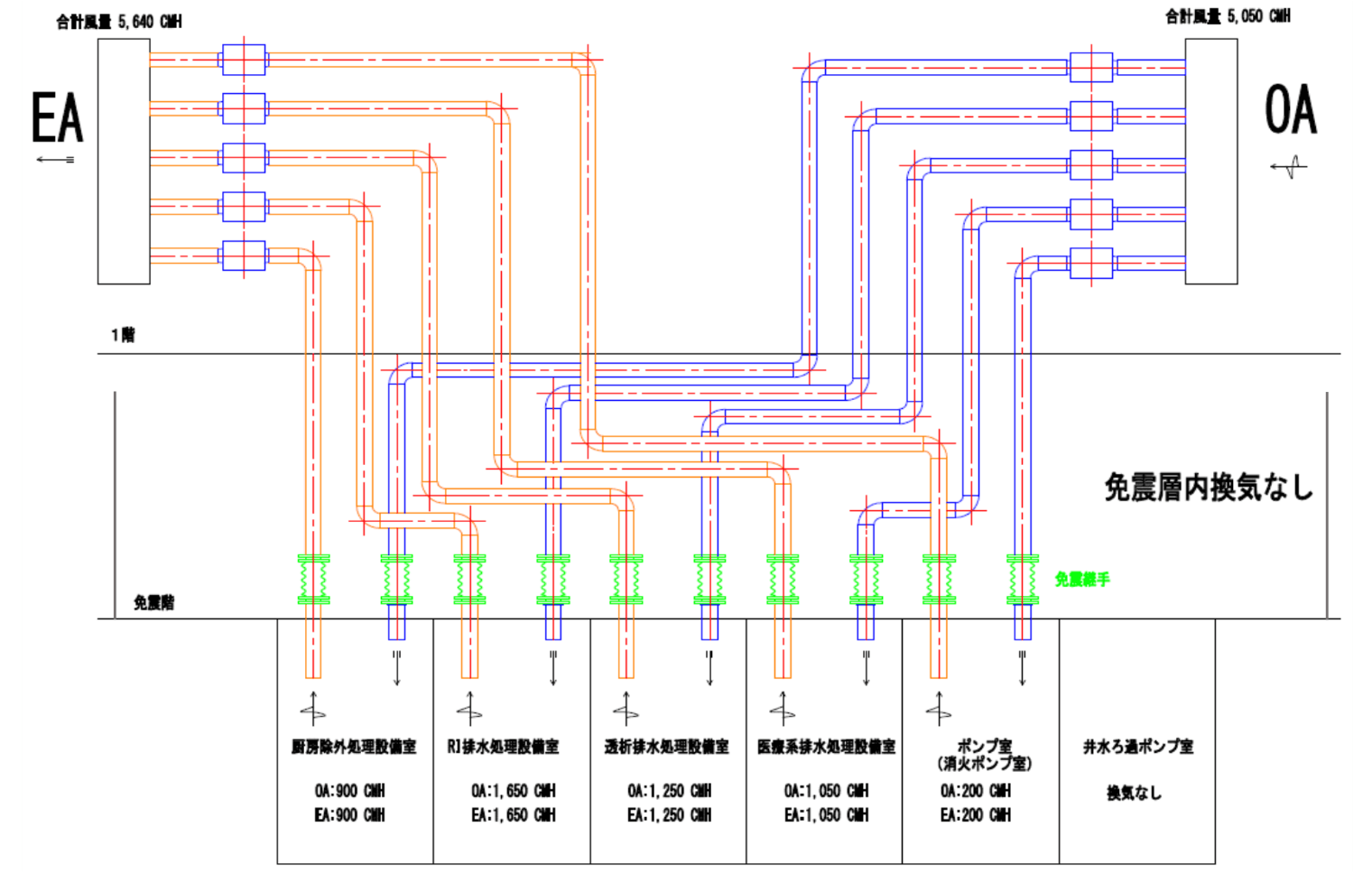

内容・略図
内容・略図
主要説明
免震階下部に機械室が計画されている。外気より直接給気を導入する計画だったが、免震階の夏季結露対策を踏まえ、換気を合理化する改善案を検討した。

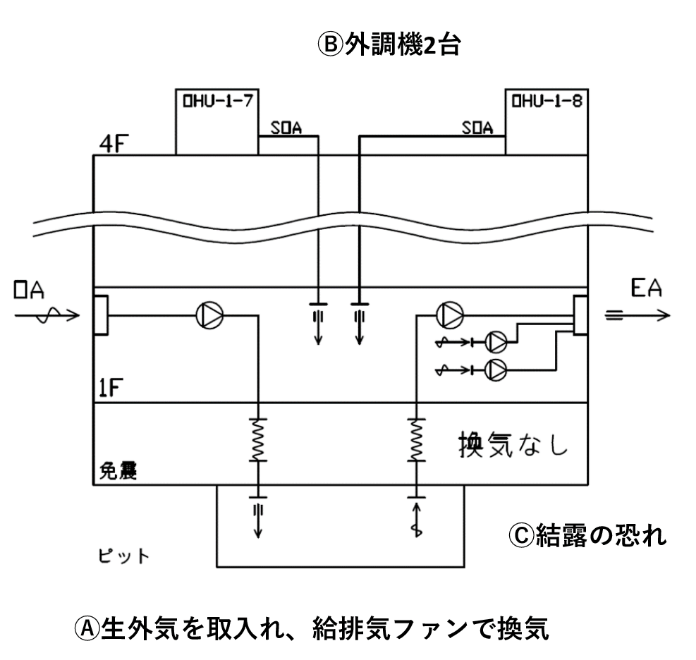

- (A)地下機械室（6室5系統）は、第1種換気にて生外気を取入れ、5台ずつの給排気ファンで換気していた。
- (B)1階の放射線診断と採血エリアは、全外気方式の外調機2台ですべて排気していた。
- (C)免震階は換気が無く、結露の恐れがあった。
主要説明

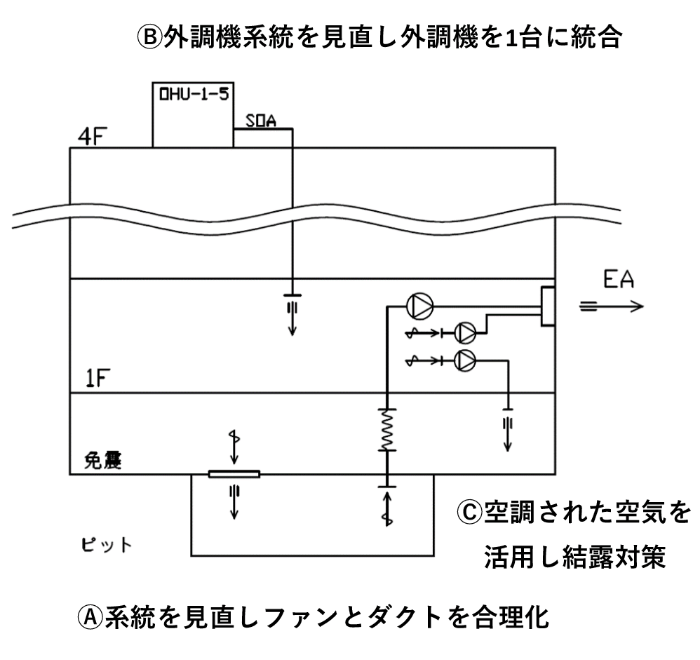

地下機械室の給気は空調された1階排気を活用した。また、免震階に開放することで夏季結露の対策とし、ダクトおよびファンの見直しを行った。
- (A)地下機械室の排気は、5系統を3系統に統合した。
- (B)外調機は、放射線診断と採血エリアを1台に統合し、排気の一部を地下機械室の給気用として、免震階に排気した。
- (C)免震階をチャンバーとして、空調された空気を通すことで結露対策を行った。
コスト比較
- 外調機
- 2台
- 空調ダクト
- 1式
- ファン
- 1式
- 免震継手
- 1式
- 換気ダクト
- 1式
- 試験調整費
- 1式
- 機器搬入据付費
- 1式
コスト比較
- 外調機
- 1台
- 空調ダクト
- 1式
- ファン
- 1式
- 免震継手
- 1式
- 換気ダクト
- 1式
- 試験調整費
- 1式
- 機器搬入据付費
- 1式
-
- VE節約率
- 47.1%
-
- 労務省力化率
- 43%
改善案の効果（コスト以外の定量的・定性的評価）
免震層の結露対策。外調機およびファンの見直しによる施工省力化、メンテナンス性の向上およびランニングコストの低減。
水平展開に向けての留意点・助言
機械室用途、診察エリア用途により運転時間含め、さまざまな制約があるため、統合系統の十分な精査が必要。
外調機の統合
| 機器番号 | 機器名称（系統名） | 設置 | 型式 | 台数 | 風量【m3/h】 | 加湿 | コイル | |
|---|---|---|---|---|---|---|---|---|
| OHU-1-7 | ユニット型空調機 （1F 採血・採尿） |
屋外 | 床置 水平型 |
1 | SOA | 4,700 | 気化 | PH ＋CH |
| OHU-1-8 | ユニット型空調機 （1F 放射線診断） |
屋外 | 床置 水平型 |
1 | SOA | 11,100 | 気化 | PH ＋CH ＋RH |
| 機器番号 | 機器名称（系統名） | 設置 | 型式 | 台数 | 風量【m3/h】 | 加湿 | コイル | |
|---|---|---|---|---|---|---|---|---|
| OHU-1-5 | ユニット型空調機 （1F 採血・採尿・ 放射線診断） |
屋外 | 床置 水平型 |
1 | SOA | 15,830 | 気化 | PH ＋CH ＋RH |
