土木VEの効率化例
UAV空撮による土工事3D出来形管理
| 工事 | 工種 | 細別・キーワード |
|---|---|---|
| ダム | 土工・法面工・水処理 | 測量・出来形管理 |
機能の定義
出来形を管理する
改善の概要
UAV空撮による写真データと標定点から土工事出来形を3D化、短時間、少人数で広範囲の出来形測量と数量計算を実施し、土工事の出来形管理を効率化した。
当初案
改善案
内容・略図
内容・略図
主要説明
- ・従来の出来形管理はTS測量を使用し、定められた法線に対して20ｍ間隔で横断面の変化点（位置、高さ）を測量する。事前に20ｍ間隔で法線の位置出しと、測量する変化点を現地で確認する必要があり、測定結果を得るために多くの手間がかかる。
- ・土工事の出来形数量は、横断図から平均断面法にて算出するため、測定したデータをもとに横断図と数量計算書の作成が必要となる。
主要説明
- ・UAVで空撮した出来形写真とＸ座標/Ｙ座標/標高を持たせた標定点の精度/誤差を確認する。編集ソフトにて写真データを三次元復元計算/点群編集し、出来形を3Dデータ化する。
- ・事前準備は標定点設定のみで、UAV空撮にかかる時間も2.0haで1時間程度と、短時間で測定ができる。
- ・3Dデータから土工事数量の算出、任意の位置で現況高さの確認や横断図の作成が可能である。
コスト比較
- 【測定数5回：456,300㎡/回】
（=着工前、年度末×3、竣工） - 5式
- 測量データ作成(4日)
- 5回
- 出来形測量（基準線、横断）
（=測量工28,000×3名×10日） - 5回
- 測量データ整理(4日)
- 5回
- 横断図（＠20ｍ作成,10日）
- 5式
- 数量計算書作成（5日）
- 5式
- 諸経費（25%）
- 5式
- 交通費(10,000×10日)
- 5式
コスト比較
- 【面積45.63ha：空撮3回/回】
- 5式
- UAV空撮
- 15回
- 対空標識設置
- 125 点
- 画像解析･点群合成
- 5式
- ノイズ処理
- 5式
- 3D地形データ
- 5式
- 諸経費
- 5式
- 機器損料
- 5式
- 交通費
- 5式
-
- VE節約率
- 44.3%
-
- 労務省力化率
- 80%
改善案の効果（コスト以外の定量的・定性的評価）
- ・簡易に広範囲を短時間に測定が可能。
- ・従来測量に比べ最短1/6程度まで工程を大幅に短縮。
- ・3Dデータから直接詳細な数量の把握が可能。
- ・AutoCADデータのため、汎用性が高くデータを活用できる。
水平展開に向けての留意点・助言
- ・地域によっては飛行不可能地区があり申請・許可が必要。
- ・UAVでの管理について、発注者の事前承認が必要。
- ・天候（風、雨）によっては空撮ができない。急遽中止となる場合、余分な経費がかかる。
-

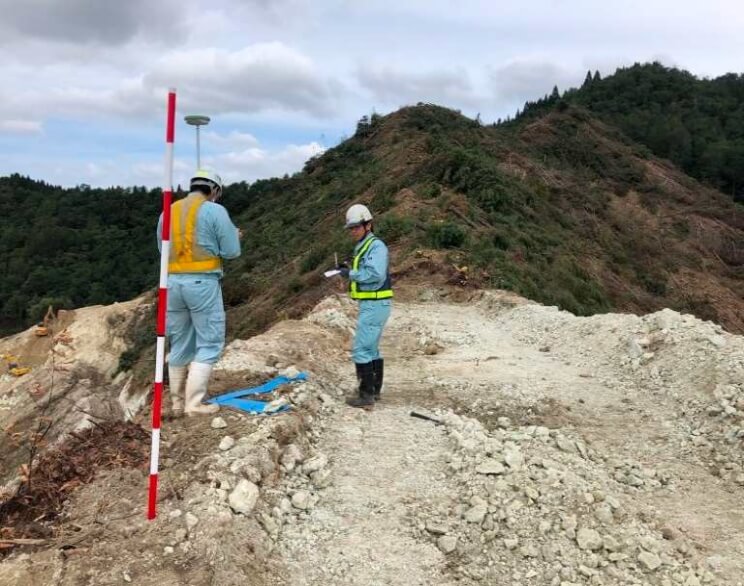

標定点設置
-

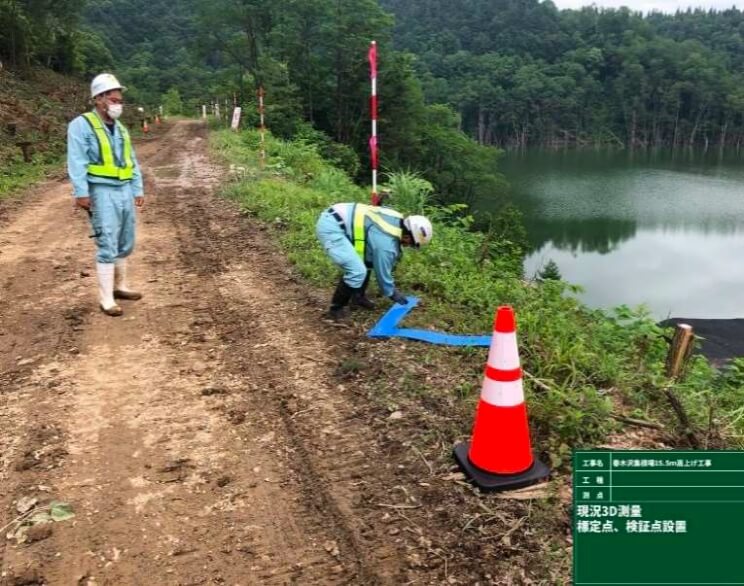

標定点設置
-

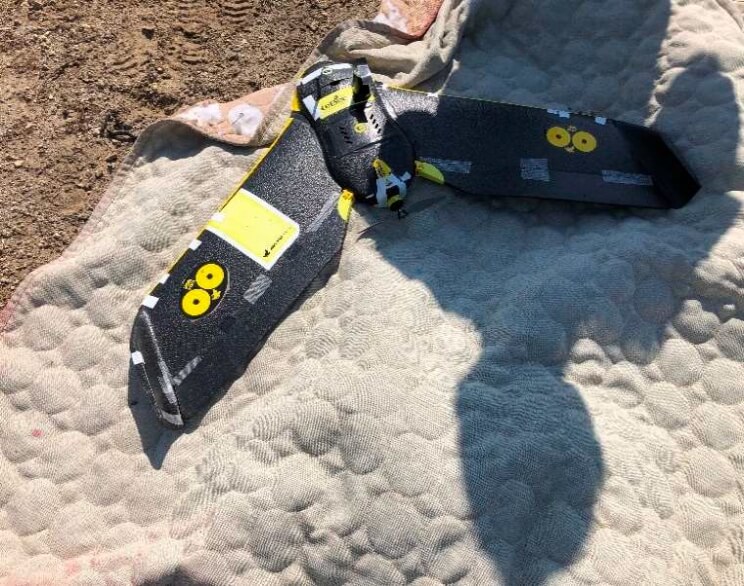

UAV空撮状況
-
オルソ写真
-

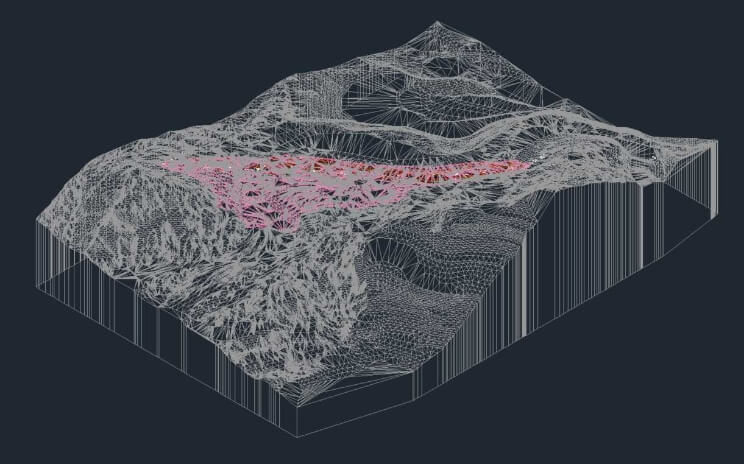

3D図（3次元点群データ）
既設底盤を利用した仮設桟橋杭の見直し
| 工事 | 工種 | 細別・キーワード |
|---|---|---|
| 構造物 | 仮設桟橋 | 支持杭・解体 |
機能の定義
支持杭を設置する
改善の概要
凝集沈殿池築造における仮設桟橋の支持杭をプレボーリングによる打設から既設底盤コンクリート上への建込みとした。
当初案
改善案
内容・略図
内容・略図
主要説明
仮設桟橋の杭（200本）はプレボーリングにより打設が計画されており、その内114本については既設沈殿池の底版（t=600,800）の取壊しが必要であった。
主要説明
114本については、底盤を取り壊さずにその上へアンカープレートで建込むこととした。
コスト比較
- 支持杭（H350）材料費
- 487t
- 支持杭打設
- 200本
- 機械組立解体回送費
- 6回
- 底版コンクリート撤去・処分
- 460㎥
コスト比較
- 支持杭（H350）材料費
- 360t
- 支持杭打設
- 86本
- 機械組立解体回送費
- 4回
- 支持杭建て込み
- 114本
- アンカー打設
- 456本
-
- VE節約率
- 34.9%
-
- 労務省力化率
- 29%
改善案の効果（コスト以外の定量的・定性的評価）
底盤壊しを無くすことによる騒音の低減、産廃の削減、工程の短縮。
水平展開に向けての留意点・助言
杭の支持力と底盤の強度を確認する必要がある。
-

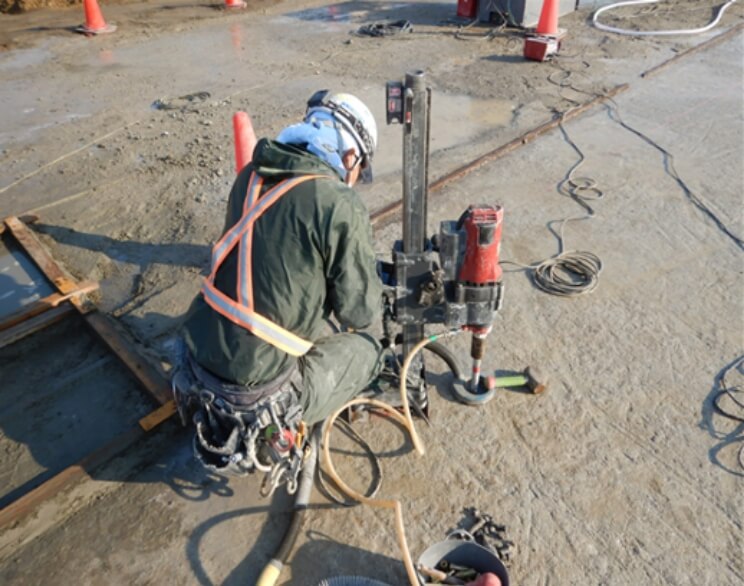

アンカーコア削孔（Φ25）状況
-

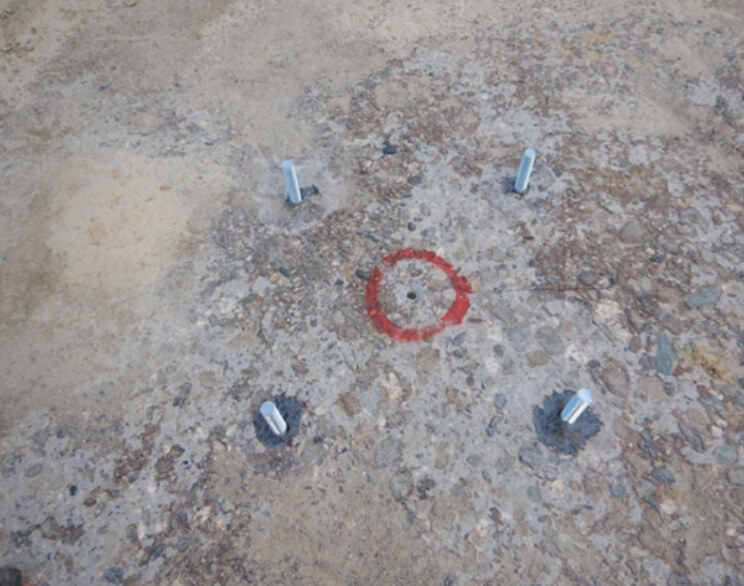

アンカー（M22）設置完了
-

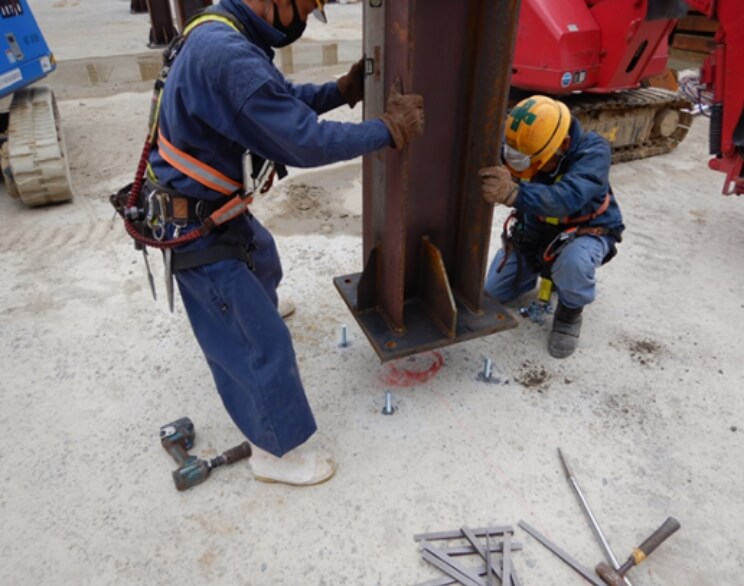

桟橋杭建込状況
-

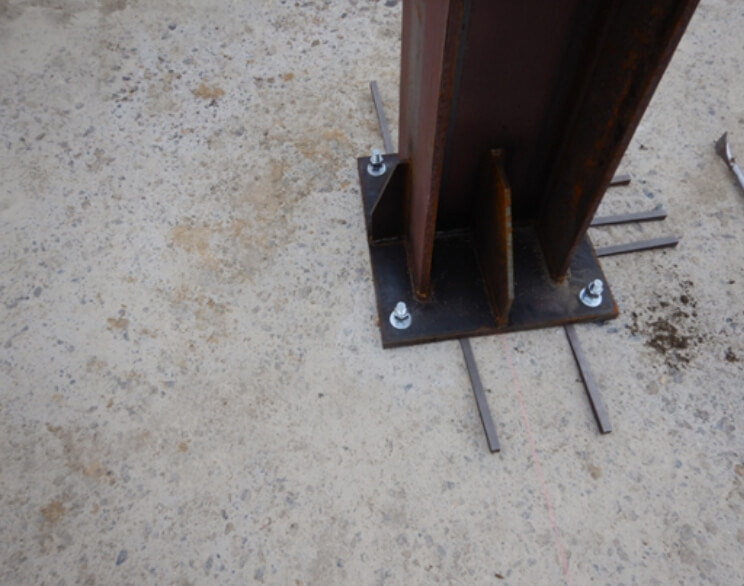

桟橋杭設置完了
