FHブラシシール

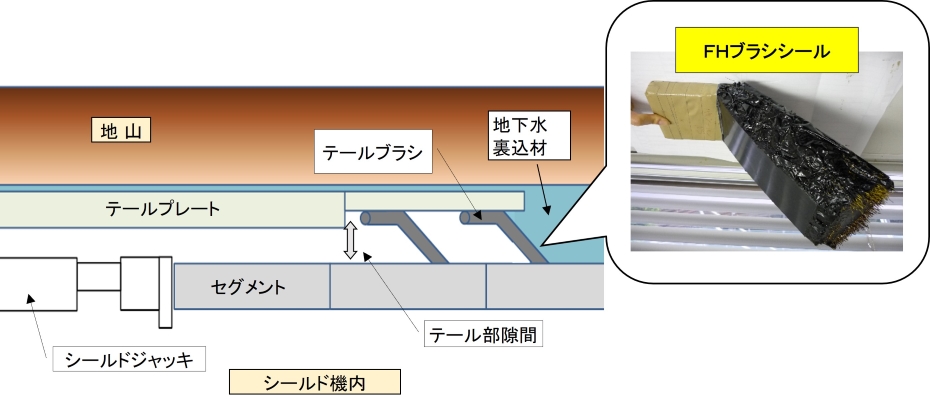

通常、シールド工事におけるシールド機内への地下水や裏込材の流入は、シールド後端部に装備されるブラシで防止します。このブラシの止水は、ブラシ本体の構造とブラシ内に充填されるパテグリス(ペースト状のパテ)により行われます。したがってシールド掘進時の止水性を維持するためには、セグメントとブラシが密着して動く追従性と、パテグリスがセグメント外へ流出するのを防止することが重要となります。しかし線形が複雑なシールド工事では、急曲線施工時のテール部隙間の変位によりブラシの形状変形やパテグリスの地山流出が発生し、止水性が低下しやすくなってしまします。
FHブラシシールは、液性ゴムを主剤とした2液反応型弾性シール材をテールブラシに充填する構造です。液状ゴムがブラシと一体化するため、弾性ゴム本来の優れた伸縮性と耐久性を生かすことができ、曲線施工や高水圧の施工条件でも高い追従性と遮水性を発揮します。これにより、シールド掘進時のブラシの止水性能が格段に向上しました。
また、ブラシ内部に固着した裏込材_※の影響でブラシの可動範囲が低下してしまい、テール通過中のセグメントに拘束力が作用し、ひび割れなど不具合が発生するといった問題も解消することができます。
※セグメントと地山の空隙を充填するため、注入する材料。モルタル、セメント、粘土や可塑状固結タイプなど。

本技術は早川ゴム株式会社との共同開発です。
