リアルタイム温度応力解析システム
マスコンウォッチャー
コンクリートの水和発熱状況やひび割れ発生確率を見える化
概要
打ち込まれたコンクリートの発熱状況やひび割れ発生確率をリアルタイムで解析し、最適な養生を行うことでひび割れの発生を抑制、高品質なコンクリート構造物を構築できるシステムです。
現場に設置した無線式温湿度計のデータを逐次リアルタイムでパソコンに取り込み、打ち込まれたコンクリートの現状の温度分布やひび割れ発生確率を数値解析によりリアルタイムで把握し、その解析結果に基づいてコンクリートの養生方法の改善を迅速に行い、ひび割れ発生を低減させることができます。

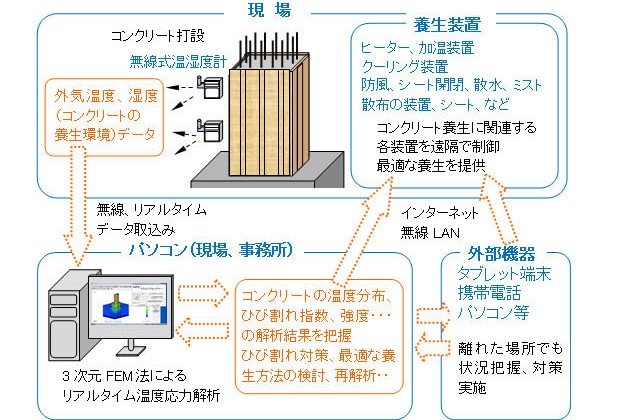

システム
①打ち込まれたコンクリートの周辺に無線式の温湿度計を設置、コンクリートの養生環境を計測
②計測結果を現場事務所などのパソコンに逐次取り込み
③この温湿度データをコンクリートの養生条件として3次元FEM法による温度応力解析を30分から1時間間隔で行う
④現場に打ち込まれたコンクートの温度分布やひび割れ指数をリアルタイムで把握
⑤解析結果に基づき、外部養生装置（散水、温湿度制御、パイプクーリング、ヒーターなど）を制御
特徴
- コンクリートの温度分布をリアルタイムで把握
ひび割れ発生リスクを評価し、養生などの対策に反映できます - 迅速な対応と定量的な制御が可能
従来の施工管理方法よりも温度ひび割れの発生リスクを大幅に低減し、高品質なコンクリート構造物を構築することができます

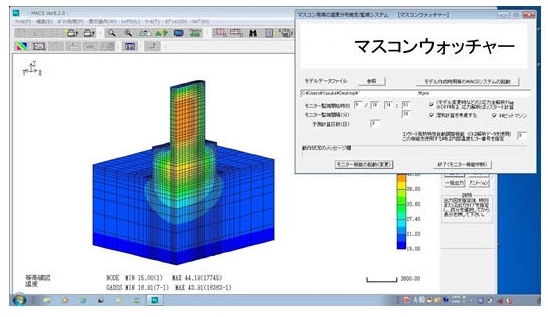

コンクリートの発熱状況の表示画面

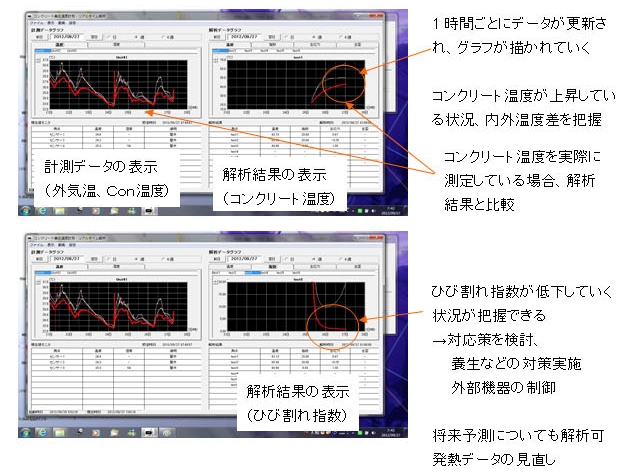

コンクリート温度、ひび割れ指数の表示画面
この技術の施工事例
その他
国土交通省関東地方整備局 圏央道桶川地区閑渠その2工事
